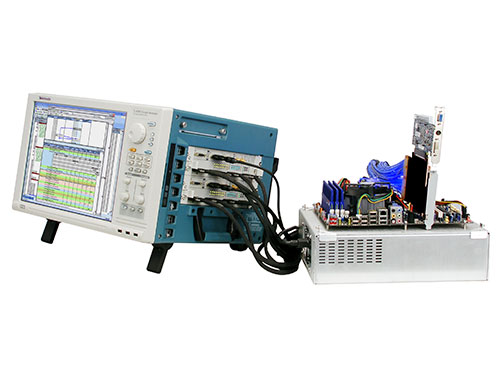

TLA7SA00 系列邏輯協議分析儀型號有TLA7SA16邏輯協議分析儀，TLA7SA08邏輯協議分析儀從物理層到協議層診斷的完整解決方案。TLA7SA00 系列邏輯協議分析儀模塊為 PCI Express 驗證提供創新途徑，涵蓋從物理層到事務層的所有協議層。功能豐富的軟件改善了信息密度，使用創新的事務和摘要個人資料窗口來顯示統計摘要和協議分析。

　　泰克TLA7SA16邏輯協議分析儀、TLA7SA08邏輯協議分析儀:硬件功能包括硬件加速、OpenEYE、ScopePHY 和 FastSYNC 使數據訪問更快，幫助縮短測試系統中建立信心所需的時間。強大的觸發和過濾功能能讓您快速關注感興趣的數據。完整的探測解決方案套件面向各種外形和應用。

　　泰克TLA7SA08邏輯協議分析儀、TLA7SA16邏輯協議分析儀是一款高性能數字信號分析工具，主要用于 復雜數字系統設計、調試和驗證，尤其在高速數字電路、通信協議分析和嵌入式系統開發中表現突出。以下是其典型應用場景及分析功能：

　　1. 硬件設計與調試

　　信號完整性測試

　　通過高采樣率(如 20 GHz 狀態模式采樣)捕獲高速信號(如 DDR、PCIe、USB 等)，分析信號時序、抖動、建立/保持時間等，定位信號畸變或時序違規問題。

　　多通道并行分析

　　支持 多通道同步采集(例如 68 個通道以上)，用于調試 FPGA、ASIC 或多處理器系統的并行總線交互。

　　2. 協議解析與驗證

　　標準協議解碼

　　支持 I2C、SPI、UART、CAN、LIN、USB、PCIe、MIPI、以太網 等常見協議的解碼，自動解析數據包內容，驗證是否符合協議規范。

　　自定義協議分析

　　用戶可定義協議幀結構、觸發條件，靈活適配非標通信接口(如私有工業總線)。

　　錯誤檢測與統計

　　識別協議層錯誤(如 CRC 校驗失敗、幀格式錯誤)，統計誤碼率或異常事件頻率。

　　3. 嵌入式系統調試

　　軟硬件協同分析

　　結合邏輯信號與軟件執行(通過觸發點關聯 MCU 代碼執行)，定位硬件行為與軟件邏輯的交互問題(如中斷響應延遲、外設配置錯誤)。

　　觸發與捕獲偶發故障

　　利用 深度存儲(如 250 Mpts/通道) 和復雜觸發條件(如序列觸發、狀態跳變)，捕獲隨機性故障或偶發性數據錯誤。

　　4. 高速接口與總線分析

　　DDR 內存接口測試

　　分析 DDR3/4/5 的讀寫時序、命令總線、數據眼圖，驗證內存控制器與物理層信號質量。

　　SerDes 鏈路調試

　　支持高速串行鏈路(如 10Gbps+)的協議層與物理層協同分析，輔助 PCIe Gen3/4、SATA 等接口的合規性測試。

　　多設備總線競爭分析

　　監測多主設備總線(如 CAN、I2C)的仲裁機制，排查沖突或死鎖問題。

　　5. 混合信號系統分析

　　混合信號觸發

　　結合邏輯信號與外部模擬信號(需搭配示波器)，實現跨域觸發(例如當模擬電壓超限時，捕獲數字邏輯的響應)。

　　時間相關多域分析

　　同步顯示數字信號、協議層事件與模擬波形，定位跨域交互問題(如電源噪聲導致邏輯錯誤)。

　　6. 自動化測試與長期監測

　　腳本化測試

　　通過 TLA7SA08 的 API(如 TekVISA)或配套軟件(如 Tektronix TekScope)，實現自動化測試流程，批量驗證信號與協議。

　　長期數據記錄

　　利用大存儲深度記錄長時間運行數據，分析系統穩定性或間歇性故障。

　　典型行業應用

　　消費電子：手機/平板處理器總線調試、顯示屏接口(MIPI DSI/CSI)驗證。

　　汽車電子：車載網絡(CAN FD、FlexRay)、ADAS 系統通信分析。

　　工業控制：PLC 通信協議(Modbus、EtherCAT)、高速背板總線測試。

　　通信設備：5G 基站 FPGA 邏輯驗證、光模塊控制接口分析。

　　航空航天：高可靠性系統的冗余總線監控與故障診斷。

　　關鍵優勢

　　高分辨率：支持皮秒級時序測量，精準定位窄脈沖或毛刺。

　　靈活擴展：模塊化設計，可按需增加協議解碼包或硬件模塊。
