示波器探頭怎樣挑選?
2024/10/15  15:34:02

  示波器探頭是在測試點或信號源和示波器之間建立了一條物理和電子連接;實際上,示波器探頭是把信號源連接到示波器輸入上的某類設備或網絡,它必須在信號源和示波器輸入之間提供足夠方便優質的連接。連接的充分程度有三個關鍵的問題:物理連接、對電路操作的影響和信號傳輸。

  示波器探頭的主要分類和各類探頭的特點

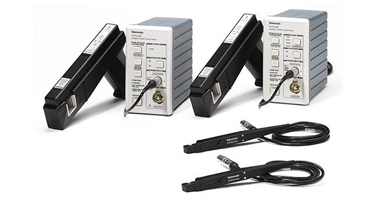

  市場上提供了數百種、甚至上千種不同的示波器探頭。示波器探頭的一個技術指標是頻率特性,按頻率劃分探頭的種類有其方便之處,但是示波器探頭的頻率覆蓋范圍有限很難按無線電頻率的LF、HF、VHF、UHF、RF等波段來劃分。示波器探頭是所有探頭中的一種,最常使用的探頭是電壓電流探頭,而探頭通常是按測量對象進行分類的。

  無源電壓探頭

  1.無源探頭

  無源探頭由導線和連接器制成,在需要補償或衰減時,還包括電阻器和電容器。探頭中沒有有源器件(晶體管或放大器),因此不需為探頭供電。無源探頭一般是最堅固、最經濟的探頭,它們不僅使用簡便,而且使用廣泛。

  2. 高阻無源電壓探頭

  從實際需要出發,使用最多的是電壓探頭,其中高阻無源電壓探頭占最大部分。無源電壓探頭為不同電壓范圍提供了各種衰減系數1×,10×和100×。在這些無源探頭中,10×無源電壓探頭是最常用的探頭。對信號幅度是1V峰峰值或更低的應用,1×探頭可能要比較適合,甚至是必不可少的。在低幅度和中等幅度信號混合(幾十毫伏到幾十伏)的應用中,可切換1×/10×探頭要方便得多。但是,可切換1×/10×探頭在本質上是一個產品中的兩個不同探頭,不僅其衰減系數不同,而且其帶寬、上升時間和阻抗(R和C)特點也不同。因此,這些探頭不能與示波器的輸入完全匹配,不能提供標準10×探頭實現的最優性能。

  3.低阻無源電壓探頭

  大多數高阻無源探頭的帶寬范圍在小于100MHz到500MHz或更高的帶寬之間。而低阻無源電壓探頭(又稱為50歐姆探頭、Zo探頭、分壓器探頭)的頻率特性很好,采用匹配同軸電纜的探頭,帶寬可達10GHz和100皮秒或更快的上升時間。這種探頭是為用于50歐姆環境中設計的,這些環境一般是高速設備檢定、微波通信和時域反射計(TDR)。

  4. 無源高壓探頭

  “高壓”是相對的概念。從探頭角度看,我們可以把高壓定義為超過典型的通用10×無源探頭可以安全處理的電壓的任何電壓。高壓探頭要求具有良好的絕緣強度,保證使用者和示波器的安全。

  有源電壓探頭

  1.有源探頭

  有源探頭包含或依賴有源器件,如晶體管。最常見的情況下,有源設備是一種場效應晶體管(FET),它提供了非常低的輸入電容,低電容會在更寬的頻段上導致高輸入阻抗?梢詮南旅娴腦c公式中看出:

  2.有源FET探頭

  有源FET探頭的規定帶寬一般在500MHz ~4GHz之間。除帶寬更高外,有源FET探頭的高輸入阻抗允許在阻抗未知的測試點上進行測量,而產生負荷效應的風險要低得多。另外,由于低電容降低了地線影響,可以使用更長的地線。

  有源FET探頭沒有無源探頭的電壓范圍。有源探頭的線性動態范圍一般在±0.6V到±10V之間。

  咨詢示波器探頭產品,請聯系泰克示波器代理商,泰克示波器華南地區代理商廣州美達克數據科技18928764315!
