示波器探頭對測量結論的準確度及其準確性尤為重要，它是聯接被測電源電路與示波器鍵入端電子器件構件。簡易的探頭是聯接被測電源電路與電子器件示波器鍵入端一根輸電線，繁雜的探頭由阻容元器件和有源器件構成。

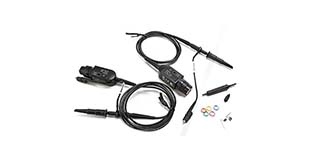

　　泰克示波器電流探頭使用

　　為進行精確的測量，您必須經常對探頭進行消磁與平衡調節。消磁可以消除探頭鐵心內的寄生磁場，否則將造成零點的漂移和測量誤差。每次進行消磁后都需要調節探頭的零點平衡，消除存在的偏移。在下列各種條件下都需要進行消磁與平衡：

　　• 每次打開示波器進行20分鐘預熱以后;

　　• 每當發生過載的時候;

　　• 每當探頭暴露在強磁場時;

　　• 每次發現空載直流偏置非零時。

　　消磁與平衡調節步驟：

　　• 將示波器輸入通道設為零參考點。

　　• 將探頭的輸出連接示波器，如果是TCPA系列或者TCP202電流探頭，同時使用泰克TDS3000以上型號的示波器，示波器將該通道顯示!

　　• 刻度設為安培/格。

　　• 探頭不鉗任何導線的情況下，將滑塊推到底，直到顯示CLOSED。

　　• 按DEGAUSS(消磁)按健。

　　• 將示波器打到最小刻度，比如1mA/格或10mA/格。調節平衡旋鈕，直到波形軌跡線與零點重合。

　　以上是關于泰克示波器電流探頭的相關內容，僅供參考!!!
