探頭有一條地線和一條信號線，地線就是和示波器輸入端子外殼通的那一條，一般是夾子狀的，信號線一般帶有一個探頭鉤，連接需要把示波器地線接到設備的地，把信號線端子接到信號端，注意如果要測量的信號和市電沒有隔離，則不能直接測量。 那么示波器有源差分探頭怎么安裝?接下來一起看看吧!!!

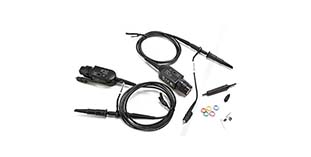

　　示波器有源差分探頭怎么安裝?

　　觀察最大工作電壓。為了避免受傷，使用此探頭進行每個輸入端與地的測試或兩個輸入端之間的測試時，測試電壓請勿超過 1000 Vr ms CAT III。此電壓值適用于 1/10 和1/100 的變比設定。

　　1、探頭 BNC 輸出端跟示波器或者其他儀器連接;

　　2、探頭安裝電池或者與配套的電源適配器連接;

　　3、選擇合適的衰減檔位，為了更高的分辨率和更小的噪音，當測試信號低于 70V，選擇檔位 1/10，當信號高于 70V，則選擇檔位 1/100;

　　4、請使用合適的探頭配件連接測試線路。

　　示波器有源差分探頭怎么校正?

　　在進行生產(chǎn)、調(diào)試和維修過程中，用示波器進行測試時通常會用其檢測探頭將示波器與待測器件進行連接，此時需要將示波器的探頭與示波器先進行連接。

　　示波器探頭接口采用了旋緊鎖扣式設計，插接時，將示波器探頭的探頭座對應插入到探頭接口上，正確插入后，順時針旋動探頭座，即可將其旋緊在接口上。此時就可以使用該通道的探頭進行測試了，CH2通道的探頭連接與CH1通道的探頭連接相同。

　　將探頭固定后，接地夾接地，探頭與校正信號輸出端連接，用手向下壓探頭帽，即可將探鉤鉤在校正信號輸出端，進行探頭的校正。

　　連接好探頭后，示波器的顯示屏上顯示當前所測的波形，此時，該波形可能有3種情況：一種補償正常，另外兩種就是上面的補償不足或補償過度，通過觀察即可判斷上述兩種情況下示波器探頭校正不良。

　　以上是關于示波器有源差分探頭的相關內(nèi)容，僅供參考!!!
