示波器是大家再熟悉不過的測試儀器了，但示波器不搭配探頭是沒有辦法來做測試的，示波器探頭的確是示波器大家族中不可缺少的成員。請問您知道常用示波器探頭分為哪幾種嗎?示波器探頭是通用的嗎?接下來一起詳細了解一下!

　　常用示波器探頭分為哪幾種嗎?

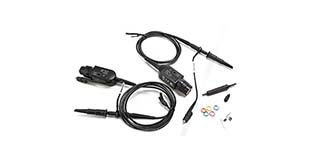

　　常見的示波器探頭有四種：無源探頭、有源探頭、差分探頭和電流探頭。下面我們來跟大家做一些簡單介紹。

　�。�1）無源探頭

　　無源探頭為大多數示波器發貨時的標配，提供低成本的通用探測解決方案。通常，這些探頭缺乏有源電壓探頭的性能，但能夠在大量應用中提供信號可視化所需的堅固性和動態范圍。泰克推出全新的無源探頭類型，重新定義了無源探頭產品類別的性能。

　�。�2）有源探頭

　　有源探頭輸入阻抗高，帶寬也可以做到很高。有源探頭的不利條件是成本高，尺寸大，也需要電源進行供電。

　�。�3）差分探頭

　　差分探頭分為有源差分探頭和高壓差分探頭。測試高速信號，特別是差分信號時，只能使用對應的有源差分探頭來測試。有源差分探頭具有低的負載效應，更高的信號保真度，高動態范圍以及極微小的溫漂等特點。而在很多高壓信號的測試上，一般使用高壓差分探頭測試。

　�。�4）電流探頭

　　用示波器來測試電流就會用到電流探頭，常用的電流探頭是利用霍爾原理來制作的。它通過測量電路周圍磁場的變化來獲得電流信號。

　　示波器探頭是通用的嗎?

　　不通用。主要有三點區別：

　　第一看探頭接口是否與示波器匹配;比如：泰克示波器新款是TekVPI接口，甚至老型號的泰克TekConnect接口探頭都不能直接用;此時需要泰克TDA-BNC轉換器轉換。

　　第二看探頭輸入阻抗是否和示波器設置輸入阻抗一致;一些高端示波器只有50歐阻抗輸入，此時不能直接接入高阻探頭，必須使用專用的50低阻探頭。類似的有些低端示波器只有高阻輸入阻抗1M歐，此時不能直接接入50歐探頭或者BNC線，需要找一個阻抗轉換器進行轉換接入。

　　第三看探頭校準是否可以在現有的示波器實現。一些電流探頭是需要配合示波器設置進行調零和消磁甚至供電的，如果用在其他示波器上可能無法進行調零消磁校準，不能正常使用。

　　以上就是關于泰克示波器探頭的相關介紹，希望以上內容可以幫到您進一步了解示波器探頭。
