示波器有哪幾個部分組成?接下來一起看看吧!!!

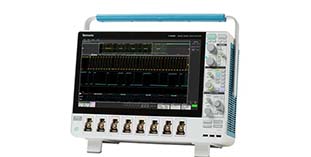

　　示波器是一種用來測量交流電或脈沖電流波的形狀的電子儀器，用途十分廣泛。那么示波器是由哪些部分組成呢?

　　示波器有五個基本組成部分：

　　1、顯示電路

　　2、垂直(Y軸)放大電路

　　3、水平(X軸)放大電路

　　4、掃描同步電路

　　5、電源供給電路

　　顯示電路

　　顯示電路包括示波管及其控制電路兩個部分。示波管由電子槍、偏轉系統和熒光屏三個部分組成。

　　垂直(Y軸)放大電路

　　對被測信號進行處理，供給示波管Y偏轉電壓，以形成垂直掃描的電路。

　　水平(X軸)放大電路

　　產生鋸齒波電壓，供給示波管X偏轉電壓，以形成水平線性掃描的電路。

　　掃描同步電路

　　產生鋸齒波電壓，使示波管的電子束形成時間基線，將垂直方向的被測信號按時間的變化波形展現在熒光屏上。

　　電源供給電路

　　供給各部分電路需要的多種電壓的電路。

　　如何調節示波器輸入阻抗

　　探頭的阻抗匹配是指探頭與示波器電路的阻抗匹配,主要是電容效應,當阻抗不匹配里,信號會在探頭與示波器的接口上產生反射,從而產生振蕩.越是高頻波形,表現的越明顯

　　示波器上有一個校準方波波形輸出的信號點,把探頭接在上面,把方波調平一般我們就認為探頭阻抗匹配好了.當然,其它這樣匹配并不完全的.但對一般,無源探頭也就最大帶寬5~6百兆這樣也夠了.當有源探頭時,一般都是用50歐的,這樣阻抗匹配問題就很好辦了.

　　在理想情況下,對被測儀器進行測試時不應影響它的正常工作,測量值也應和未接測試儀器時相同.當連接儀器進行測量時,要考慮阻抗對測量準確性的影響,為了保證儀器之間能夠傳送最大的功率,阻抗應該匹配.如果阻抗為純電阻,應使輸入阻抗與輸出阻抗的值相等.如果阻抗包含電抗成分應使負載的輸入阻抗與源的輸出阻抗共軛匹配,這時能夠傳送最大功率.

　　阻抗匹配的阻抗值通常和使用的傳輸線的特性阻抗值一致.對于射頻系統,一般采用50Ω阻抗.對于高阻抗儀器,由于等效并聯電容的存在,隨著頻率升高,并聯組合阻抗逐漸變小,將對被測電路形式負載.如1MΩ輸入阻抗,在頻率達到100MHz時,等效阻抗只有100Ω左右.因此,高帶寬的示波器一般都采用50Ω輸入阻抗,這樣可以保證示波器與源端的匹配.但是使用50Ω輸入阻抗時,必須考慮到50Ω輸入阻抗的負載效應比較明顯,此時最好使用低電容的有源探頭
